ISA010 |
Ud |
Sistema de elevación doméstico. |
580,71€ |

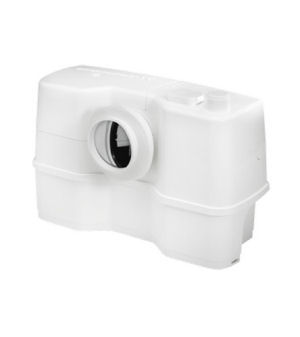

Estación elevadora para el bombeo de aguas residuales domésticas, para inodoro y lavabo, modelo 97775314 SOLOLIFT2 WC-1 "GRUNDFOS", motor de 0,62 kW de potencia con alimentación monofásica a 230 V, aislamiento clase F y protección IP44, caudal máximo 149 l/min, altura máxima de elevación 8,5 m, presión sonora < 70 dBA, bomba con triturador, cable de 1,2 m con enchufe Schuko, válvula antirretorno, conexión de aspiración para inodoro de DN 100 mm, conexión de aspiración con adaptador para tubo de DN 32/36/40 mm, conexión de descarga con adaptador para tubo de impulsión de DN 22/25/28/32/36/40 mm y 2 pies de apoyo para instalación en el suelo. Incluso accesorios, uniones y piezas especiales para la instalación de la electrobomba. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt36ebg010a |
Ud |
Estación elevadora para el bombeo de aguas residuales domésticas, para inodoro y lavabo, modelo 97775314 SOLOLIFT2 WC-1 "GRUNDFOS", motor de 0,62 kW de potencia con alimentación monofásica a 230 V, aislamiento clase F y protección IP44, caudal máximo 149 l/min, altura máxima de elevación 8,5 m, presión sonora < 70 dBA, bomba con triturador, cable de 1,2 m con enchufe Schuko, válvula antirretorno, conexión de aspiración para inodoro de DN 100 mm, conexión de aspiración con adaptador para tubo de DN 32/36/40 mm, conexión de descarga con adaptador para tubo de impulsión de DN 22/25/28/32/36/40 mm y 2 pies de apoyo para instalación en el suelo. |
1,000 |
537,00 |
537,00 |
mt37sve010e |
Ud |
Válvula de esfera de latón niquelado para roscar de 1 1/4". |
1,000 |
16,78 |
16,78 |
mt36bom050A |
m |
Conducto de impulsión de aguas residuales realizado con tubo de PVC para presión de 12,5 atm, de 32 mm de diámetro, con extremo abocardado, según UNE-EN 1452. |
2,000 |
1,75 |
3,50 |
mt36bom051A |
Ud |
Repercusión, por m de tubería, de accesorios, uniones y piezas especiales para tubo de PVC para presión de 12,5 atm, de 32 mm de diámetro. |
2,000 |
0,52 |
1,04 |
Subtotal materiales: |
558,32 |
||||
2 |
Mano de obra |
||||
mo008 |
h |
Oficial 1ª fontanero. |
0,500 |
22,00 |
11,00 |
Subtotal mano de obra: |
11,00 |
||||
3 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
2,000 |
569,32 |
11,39 |
|
Coste de mantenimiento decenal: 812,99€ en los primeros 10 años. |
Costes directos (1+2+3): |
580,71 |
Pliego de condiciones
UNIDAD DE OBRA ISA010: SISTEMA DE ELEVACIÓN DOMÉSTICO. CARACTERÍSTICAS TÉCNICAS Estación elevadora para el bombeo de aguas residuales domésticas, para inodoro y lavabo, modelo 97775314 SOLOLIFT2 WC-1 "GRUNDFOS", motor de 0,62 kW de potencia con alimentación monofásica a 230 V, aislamiento clase F y protección IP44, caudal máximo 149 l/min, altura máxima de elevación 8,5 m, presión sonora < 70 dBA, bomba con triturador, cable de 1,2 m con enchufe Schuko, válvula antirretorno, conexión de aspiración para inodoro de DN 100 mm, conexión de aspiración con adaptador para tubo de DN 32/36/40 mm, conexión de descarga con adaptador para tubo de impulsión de DN 22/25/28/32/36/40 mm y 2 pies de apoyo para instalación en el suelo. Incluso accesorios, uniones y piezas especiales para la instalación de la electrobomba. NORMATIVA DE APLICACIÓN
Instalación: CTE. DB-HS Salubridad. CRITERIO DE MEDICIÓN EN PROYECTO Número de unidades previstas, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se conocerá la cota y localización de la tubería de llegada de las aguas a tratar. FASES DE EJECUCIÓN. Replanteo del recorrido de la tubería y de la situación del sistema de elevación. Colocación del sistema de elevación. Formación de agujeros o utilización de los ya existentes para el conexionado de tubos. Empalme y rejuntado de los colectores a la arqueta o a las entradas y salidas ya existentes. Montaje, conexionado y comprobación de su correcto funcionamiento. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes y salpicaduras. Se protegerá frente a obturaciones. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
15 01 01 |
Envases de papel y cartón. |
1,652 |
2,203 |
Envases: |
1,652 |
2,203 |
