IFD005 |
Ud |

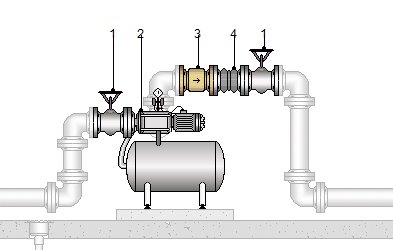

Grupo de presión doméstico. |
6.534,95€ |

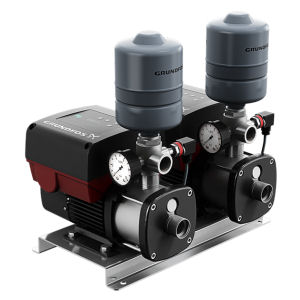

Grupo de presión de dos bombas para suministro de agua en aplicaciones domésticas y comerciales, modelo 99219420 CMBE Twin 3-62 "GRUNDFOS", con control electrónico de velocidad para mantenimiento de la presión constante y control de funcionamiento de una o de las dos bombas y de la alternancia entre ellas, interruptor de presión para protección contra marcha en seco, cuerpos de acero inoxidable, altura máxima de aspiración 1 m, conexión de aspiración Rp 1", conexión de descarga Rp 1", presión máxima 10 bar, apta para temperaturas desde 0 hasta 60°C, dos motores de alimentación monofásica, con convertidores de frecuencia de alta eficiencia, de 1,1 kW cada uno, eficiencia energética clase IE5, protección IP55, aislamiento clase F y protección térmica, dos cables de alimentación de 1,5 m, con enchufe Schuko, y dos depósitos de membrana de 4 l cada uno. Incluso tubos entre los distintos elementos y accesorios. Totalmente montado, conexionado y puesto en marcha por la empresa instaladora para la comprobación de su correcto funcionamiento. Sin incluir la instalación eléctrica. |
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
1 |
Materiales |
||||
mt37gru450bd |
Ud |
Grupo de presión de dos bombas para suministro de agua en aplicaciones domésticas y comerciales, modelo 99219420 CMBE Twin 3-62 "GRUNDFOS", con control electrónico de velocidad para mantenimiento de la presión constante y control de funcionamiento de una o de las dos bombas y de la alternancia entre ellas, interruptor de presión para protección contra marcha en seco, cuerpos de acero inoxidable, altura máxima de aspiración 1 m, conexión de aspiración Rp 1", conexión de descarga Rp 1", presión máxima 10 bar, apta para temperaturas desde 0 hasta 60°C, dos motores de alimentación monofásica, con convertidores de frecuencia de alta eficiencia, de 1,1 kW cada uno, eficiencia energética clase IE5, protección IP55, aislamiento clase F y protección térmica, dos cables de alimentación de 1,5 m, con enchufe Schuko, y dos depósitos de membrana de 4 l cada uno. |
1,000 |
5.832,00 |
5.832,00 |
mt37sve010d |
Ud |
Válvula de esfera de latón niquelado para roscar de 1". |
4,000 |
12,15 |
48,60 |
mt37svr010c |
Ud |
Válvula de retención de latón para roscar de 1". |
2,000 |
8,08 |
16,16 |
mt37www050c |
Ud |
Manguito antivibración, de goma, con rosca de 1", para una presión máxima de trabajo de 10 bar. |
2,000 |
24,69 |
49,38 |
mt37www010 |
Ud |
Material auxiliar para instalaciones de fontanería. |
1,000 |
1,40 |
1,40 |
mt37gru601b |
Ud |
Puesta en marcha del grupo de presión, "GRUNDFOS". |
1,000 |
193,00 |
193,00 |
Subtotal materiales: |
6.140,54 |
||||
2 |
Mano de obra |
||||
mo008 |
h |
Oficial 1ª fontanero. |
4,450 |
22,00 |
97,90 |
mo107 |
h |
Ayudante fontanero. |
2,225 |
20,30 |
45,17 |
Subtotal mano de obra: |
143,07 |
||||
3 |
Costes directos complementarios |
||||
% |
Costes directos complementarios |
4,000 |
6.283,61 |
251,34 |
|
Coste de mantenimiento decenal: 6.927,05€ en los primeros 10 años. |
Costes directos (1+2+3): |
6.534,95 |
Pliego de condiciones
UNIDAD DE OBRA IFD005: GRUPO DE PRESIÓN DOMÉSTICO. CARACTERÍSTICAS TÉCNICAS Grupo de presión de dos bombas para suministro de agua en aplicaciones domésticas y comerciales, modelo 99219420 CMBE Twin 3-62 "GRUNDFOS", con control electrónico de velocidad para mantenimiento de la presión constante y control de funcionamiento de una o de las dos bombas y de la alternancia entre ellas, interruptor de presión para protección contra marcha en seco, cuerpos de acero inoxidable, altura máxima de aspiración 1 m, conexión de aspiración Rp 1", conexión de descarga Rp 1", presión máxima 10 bar, apta para temperaturas desde 0 hasta 60°C, dos motores de alimentación monofásica, con convertidores de frecuencia de alta eficiencia, de 1,1 kW cada uno, eficiencia energética clase IE5, protección IP55, aislamiento clase F y protección térmica, dos cables de alimentación de 1,5 m, con enchufe Schuko, y dos depósitos de membrana de 4 l cada uno. Incluso tubos entre los distintos elementos y accesorios. Totalmente montado, conexionado y puesto en marcha por la empresa instaladora para la comprobación de su correcto funcionamiento. Sin incluir la instalación eléctrica. NORMATIVA DE APLICACIÓN Instalación:
CRITERIO DE MEDICIÓN EN PROYECTO Número de unidades previstas, según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que su situación se corresponde con la de Proyecto y que la zona de ubicación está completamente terminada. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo. Colocación y fijación del grupo de presión. Colocación y fijación de tuberías y accesorios. Conexionado. Puesta en marcha. CONDICIONES DE TERMINACIÓN. La regulación de la presión será la adecuada. CONSERVACIÓN Y MANTENIMIENTO. Se protegerá frente a golpes y salpicaduras. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto. |
Residuos generados
Código LER |
Tipo |
Peso (kg) |
Volumen (l) |
15 01 01 |
Envases de papel y cartón. |
2,137 |
2,849 |
Envases: |
2,137 |
2,849 |
